500Mhz-2400MHz un C.C de LAN plus de petite taille 28V d'amplificateur de la puissance élevée rf

500Mhz-2400MHz un C.C de LAN plus de petite taille 28V d'amplificateur de la puissance élevée rf
500Mhz-2400MHz un C.C de LAN plus de petite taille 28V d'amplificateur de la puissance élevée rf

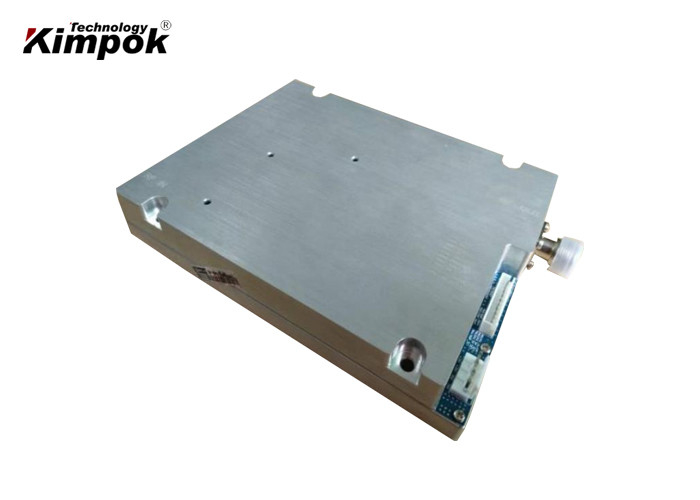

Image Grand :  500Mhz-2400MHz un C.C de LAN plus de petite taille 28V d'amplificateur de la puissance élevée rf

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: Kimpok Technology / OEM
Certification: CE
Numéro de modèle: KP-LAM800-50W
Conditions de paiement et expédition:
Quantité de commande min: 1 PC
Prix: Negotiable
Détails d'emballage: Emballage international
Délai de livraison: 7-15 jours ouvrables
Conditions de paiement: T/T, Western Union, Paypal
Capacité d'approvisionnement: 1000pcs/month

500Mhz-2400MHz un C.C de LAN plus de petite taille 28V d'amplificateur de la puissance élevée rf

description de
Nom: Amplificateur de puissance linéaire Fréquence: 500-2400MHz
Rf de puissance de sortie: 50dBm Tension locale: 28VDC±1V
Dimension: 175*136*25mm Poids: 2kg
Surligner:

500Mhz amplificateur de la puissance élevée rf

,

2400Mhz amplificateur de la puissance élevée rf

,

Puissance élevée d'amplificateur de 28VDC rf

500Mhz - 2400MHz un C.C de LAN plus de petite taille 28V d'amplificateur de puissance de la puissance élevée rf



Caractéristiques :

  • La PA intégrée de source et de rf de bruit dans une maison, plus de petite taille et relient seulement DC28,6A à lui
  • Empêchez l'interférence de la puissance rayonnée élevée de rf à la surveillance-unité et au PA-circuit
  • Nous pouvons te fournir le radiateur approprié, un radiateur pouvons être installés 2 50W-Jammer-Module.



No. conditions d'article




Plage de fréquence 500-2400MHz
Gain≥50dB
Petite planéité de gain de signal≤4dB
Planéité de gain en puissance≤1.5dB
Max Output Power≥50dBm
Puissance d'entrée5-10dBm
Harmoniques3èmes harmoniques ≥12dBc, 2ème harmonics≥15dBc
Faux>60dBc
Chiffre de bruit10dB
Entrée /Output VSWR≤2
Tension locale28VDC
Courant tranquille<1>
Courant fonctionnant<11a>
Temps de commutateur<2us typ="">
Efficacité≥25% @CW
Le rf a entré le portSMA-femelle
Le rf a produit le portN-femelle
Impédance d'entrée-sortie50ohms
Interface d'alimentation d'énergiecondensateur de Traction-noyau
La température fonctionnante-20℃~+70℃
Température de stockage-30℃~+70℃
Taille175*136*25mm
PoidsAu sujet de 2kg
Protection Après le problème se dégageant, impulsion 5V à PIN7 pour remettre en marche la PA

Arrêt : plus de haut-VSWR,

Après le problème se dégageant, impulsion 5V à PIN7 pour remettre en marche la PA

DB10

PIN7 : Remise : l'impulsion 5V remettrait en marche la PA après arrêt de VSWR



PIN5 : LA température : La Sur-Haut-température d'alarme (+3V), et arrêt de PA


PIN2 : V : Indicateur de puissance renversée de rf


PIN8-PIN10 : LA terre : Grounding23 DB10

PIN1 : PTTs : (Accrochant en air ou grouding : PA DESSUS ; +5V : PA)


PIN6 : SWR : Alarme Sur-haute-VSWR (+3V), et arrêt de PA



PIN4 : VT : Indicateur de la température de PA (Vt=0.5V+TC×10mV/℃)


PIN3 : V+ : Indicateur de la puissance en avant (maximum : 4V)



500Mhz-2400MHz un C.C de LAN plus de petite taille 28V d'amplificateur de la puissance élevée rf 0
