Détails sur le produit:
|
| Nom: | Amplificateur de puissance de la puissance élevée rf | fréquence: | 300MHz |
|---|---|---|---|
| Rf de puissance de sortie: | 20w | Tension locale: | 28VDC±1V |
| Dimension: | 210*92*25mm | Courant fonctionnant: | 6A |
| Surligner: | amplificateur de puissance linéaire de 300MHz rf,amplificateur de puissance linéaire de 59dB rf,Amplificateur de puissance de la CE rf |
||

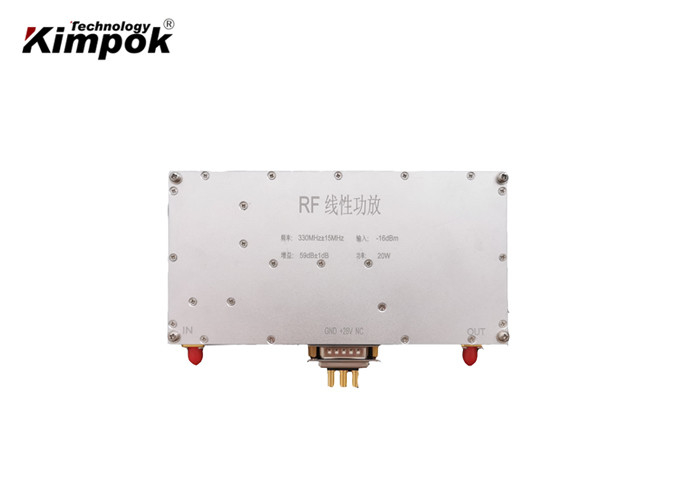

amplificateur de puissance linéaire de 300MHz 20W rf avec 59dB 28V anti-parasitage
Caractéristiques linéaires élevées de la puissance rf PN :
Spécifications principales :
| Non. | Article | Conditions | |
| 1 | Plage de fréquence | 330 mégahertz de ± 15 mégahertz ou adapté aux besoins du client | |
| 2 | Source de signal | source de bruit ultra-rapide à large bande | |
| 3 | Max Pout | 60dBm±1dB (au-dessus de la fréquence à la même température) | |
| 60dBm±1dB (au-dessus de la température à la même fréquence) | |||
| 4 | Le tacaud s'ajustent |
Entrée-sortie Option1 (Défaut) |
Si le réel-tacaud n'est pas égal au cible-tacaud en toutes les 60 secondes, la nécessité de valeur d'ATT d'être augmenté ou diminué par l'étape 1dB de l'ordre de 0-31dB, jusqu'au réel-tacaud est égal au cible-tacaud. |
| Entrée-sortie Option2 |
43dBm par YONLIT M&C Le tacaud sera au sujet de 37dBm sans M&C |
||
| 5 | Port VSWR de rf | ≤1.5 | |
| 6 | Tension locale | 28VDC±1V | |
| 7 | Courant fonctionnant | <5> | |
| 8 | Connecteur de rf | SMA-femelle, 50 ohms | |
| 9 | Dimension | 310*92*25mm (connecteur exclusif) | |
| 10 | Port d'alimentation d'énergie | condensateur de Traction-noyau | |
| 11 | La température fonctionnante | -25~+65℃ | |
| 12 | Protection | Arrêt davantage que 75℃, redémarrage automatique moins que 50℃ | |
| Arrêt quand a renversé la puissance plus de 15W, redémarrage automatique après environ 30s | |||
Entrée-sortie Option1 (défaut) : DB15Female parallèle
| DB15Femal | Description | IN/Out |
| PIN1 | 1dB (coup en air ou ajouter 5V : Aucune ATT ; Fondre : Permettez ATT) | DANS |
| PIN2 | 2dB (coup en air ou ajouter 5V : Aucune ATT ; Fondre : Permettez ATT) | DANS |
| PIN3 | 4dB (coup en air ou ajouter 5V : Aucune ATT ; Fondre : Permettez ATT) | DANS |
| PIN4 | 8dB (coup en air ou ajouter 5V : Aucune ATT ; Fondre : Permettez ATT) | DANS |
| PIN5 | 16dB (coup en air ou ajouter 5V : Aucune ATT ; Fondre : Permettez ATT) | DANS |
| PIN7 | RP (a renversé la puissance de rf, 0.05V/dB, 10dB la gamme, 2-2.3V@40dBm) | |
| PIN10 | PF (puissance en avant de rf, 0.05V/dB, 20dB gamme, 2-2.3V@47dBm) | |
| PIN11 | En (5V : PA ; Coup à l'air ou à fondre : PA DESSUS) | DANS |
| PIN12 | MERCI (alarme de la température, alarme : 5V, normale : 0V) | |
| PIN13 | VA (alarme de VSWR, alarme : 5V, normale : 0V) | |
| PIN14 | Comité technique (la température : ℃ de 0.01V/1℃, de 0.75V @25) | |
| PIN15 | LA terre | LA terre |
Option 2 d'entrée-sortie : Femelle DB9 pour YONLIT M&C
| DB9Female | Description | IN/Out |
| PIN1 | PA SUR l'indicateur 4.9V | |
| PIN3 | Contrôle externe d'ALC, gamme 0-5V d'entrée) | DANS |
| PIN4 | Alimentation d'énergie 5V | |
| PIN5 | PF (puissance en avant de rf, maximum : 0-5V, 20dB a sonné) | |
| PIN6 | En (5V : PA ; Coup à l'air ou à fondre : PA DESSUS) | DANS |
| PIN7 | MERCI (alarme de la température, alarme : 5V, normale : 0V) | |
| PIN8 | VA (alarme de VSWR, alarme : 5V, normale : 0V) | |
| PIN9 | LA terre | LA terre |
