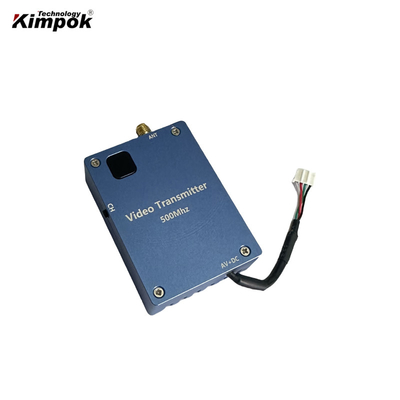

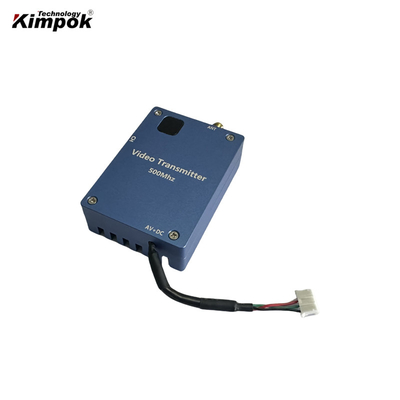

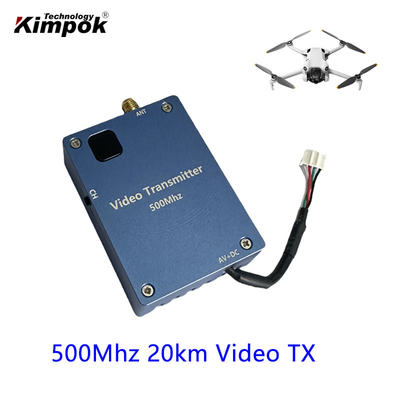

KP-500 TX 2W Un nouveau émetteur vidéo sans fil pour une transmission d'image claire et stable
300 à 900 MHz2WAV sans filTémetteur et récepteur
Définition:
L'équipement de transmission vidéo sans fil KP-500 TX 2W est spécialement conçu pour des applications de transmission vidéo de haute qualité, et ses caractéristiques et avantages sont les suivants:
Modulation FM et nouvelle bande de fréquences:
La modulation de fréquence est adoptée pour éviter efficacement les interférences de même fréquence dans les bandes de fréquences courantes telles que 1,2 GHz, 1,5 GHz et 2,4 GHz.
L'utilisation de nouvelles bandes de fréquences assure un effet de transmission vidéo stable et clair dans divers environnements complexes.
Récepteur à haute sensibilité:
La sensibilité du récepteur atteint -85 dBm, ce qui permet de capter des signaux faibles et d'assurer la continuité et la qualité de la transmission vidéo.
Dans des conditions idéales (comme les zones ouvertes urbaines), l'antenne au sol à gain élevé peut transmettre des signaux à 1 ~ 2 kilomètres de distance.la distance de lancement peut atteindre environ 20 kilomètresCependant, la distance de lancement réelle est affectée par des facteurs tels que l'environnement, les conditions météorologiques et les obstacles.
Conception de la durabilité et de la dissipation thermique:
L'émetteur est fabriqué en métal spécial pour assurer la durabilité du travail à long terme.Équipé d'un ventilateur à grande vitesse pour améliorer l'efficacité de la dissipation de chaleur et maintenir les performances stables de l'équipement en fonctionnement continu à long terme.
Interface audiovisuelle universelle et sa large applicabilité:
Prend en charge l'interface AV universelle et connecte facilement des caméras, des VCD, des lecteurs DVD et d'autres appareils.Systèmes FPV, les véhicules aériens sans pilote, les modèles d'avions/hélicoptères et les véhicules sans pilote.
Fonction de transmission de données personnalisée:
Selon les exigences spécifiques, la fonction de transmission des données peut être personnalisée pour fournir une solution flexible 1.L'équipement de transmission vidéo sans fil KP-500 TX 2W est devenu un choix idéal pour les applications de transmission vidéo de haute qualité en raison de ses performances stables, un effet de transmission clair et une large applicabilité.
VTXSpLe taux de mortalité:
| Numéro de modèle: |
Le nombre de points de contrôle est le suivant: |
| Voltage |
12 V de courant continu |
| Actuel |
600 mA |
| Modulation |
FM |
| Fréquence |
300 MHz à 900 MHz |
| Les canaux |
8 canaux |
| bande de fréquences (choisir une série) |
300 MHz: (300 MHz, 320 MHz, 340 MHz, 360 MHz, 380 MHz, 400 MHz, 420 MHz, 440 MHz) (personnalisation)
400 MHz: (340 MHz, 360 MHz, 380 MHz, 400 MHz, 420 MHz, 440 MHz, 460 MHz, 480 MHz) (personnalisation)
500 MHz: (460 MHz, 490 MHz, 500 MHz, 520 MHz, 540 MHz, 560 MHz, 580 MHz, 600 MHz)
600 MHz: (600 MHz, 620 MHz, 640 MHz, 660 MHz, 680 MHz, 700 MHz, 720 MHz, 740 MHz)
700 MHz: (700 MHz, 720 MHz, 740 MHz, 760 MHz, 780 MHz, 800 MHz, 820 MHz, 840 MHz)
800 MHz: (800 MHz, 820 MHz, 840 MHz, 860 MHz, 880 MHz, 900 MHz, 920 MHz, 940 MHz) (personnalisation)
900 MHz: (900 MHz, 920 MHz, 940 MHz, 960 MHz, 980 MHz, 1000 MHz, 1020 MHz, 1040 MHz) (personnalisation)
|
| Transmettre de la puissance |
2 watts |
| Sortie vidéo |
1 Vp-p ((FM) |
| Température |
-10°C à +50°C |
| Port d'antenne |
SMA |
| Poids du transmetteur |
60 g |
| Les dimensions |
60*45*18mm (port d'antenne non inclus) |

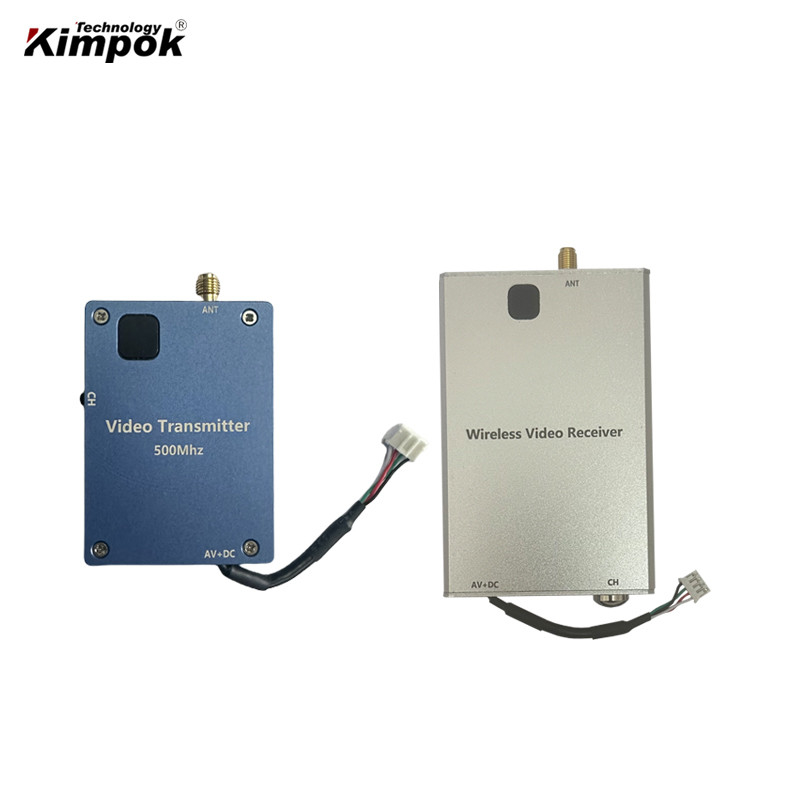

VRXLes spécifications:
| Numéro de modèle: |
Le modèle KP-RX500 |
| Voltage |
12 V de courant continu |
| Recevoir de la sensibilité |
-85 dB |
| Modulation |
FM |
| Fréquence |
300 MHz à 900 MHz |
| Les canaux |
8 canaux |
| bande de fréquences (choisir une série) |
300 MHz: (300 MHz, 320 MHz, 340 MHz, 360 MHz, 380 MHz, 400 MHz, 420 MHz, 440 MHz) (personnalisation)
400 MHz: (340 MHz, 360 MHz, 380 MHz, 400 MHz, 420 MHz, 440 MHz, 460 MHz, 480 MHz) (personnalisation)
500 MHz: (460 MHz, 490 MHz, 500 MHz, 520 MHz, 540 MHz, 560 MHz, 580 MHz, 600 MHz)
600 MHz: (600 MHz, 620 MHz, 640 MHz, 660 MHz, 680 MHz, 700 MHz, 720 MHz, 740 MHz)
700 MHz: (700 MHz, 720 MHz, 740 MHz, 760 MHz, 780 MHz, 800 MHz, 820 MHz, 840 MHz)
800 MHz: (800 MHz, 820 MHz, 840 MHz, 860 MHz, 880 MHz, 900 MHz, 920 MHz, 940 MHz) (personnalisation)
900 MHz: (900 MHz, 920 MHz, 940 MHz, 960 MHz, 980 MHz, 1000 MHz, 1020 MHz, 1040 MHz) (personnalisation)
|
| Sortie vidéo |
1 Vp-p ((FM) |
| Sortie audio |
1 Vp-p ((FM) |
| Produits de support audio |
5.5M 6.0M |
| Température |
-10°C à +50°C |
| Port d'antenne |
SMA |
| Poids du transmetteur |
19 g |
| Dimensions (L * O * H) |
75*45*20 mm |
L'antenne doit être connectée avant de se connecter à l'alimentation, sinon il sera facile de brûler!
Installation:
A. La ligne a 5 prises pour connecter l'émetteur, la caméra et l'alimentation
L'un des points de la ligne se connecte à l'émetteur, un autre a 4 prises (rouge, jaune, blanc, noir)
La prise rouge connecte DC 12V/1000mA, peut également connecter la batterie
La prise blanche et jaune se connectent à l'audio et à la vidéo de la caméra séparément
Et le noir connecte la prise d'alimentation de la caméra
B. Appuyez sur le bouton de commande, peut changer le canal du récepteur
Pendant ce temps, appuyez-le et la dernière plusieurs secondes, peut fermer le jeu numérique et se transformer en modèle d'économie d'énergie
Puis appuyez à nouveau, peut jouer à nouveau
La fonction peut être en mesure de verrouiller le canal, afin d'éviter une erreur d'opération
C. Mettre le même canal avec l'émetteur et le récepteur
